ก่อนที่จะตอบคำถามว่า “สายดิน” ต่างกับ “ระบบตัดก่อนตาย” อย่างไร และ
ถ้าติดตั้งสายดินแล้วยังต้องติดตั้งระบบตัดก่อนตายอีกไหม ให้ทำความเข้าใจก่อน
ว่าอันตรายจากกระแสไฟฟ้ามีอยู่ 2 แบบ

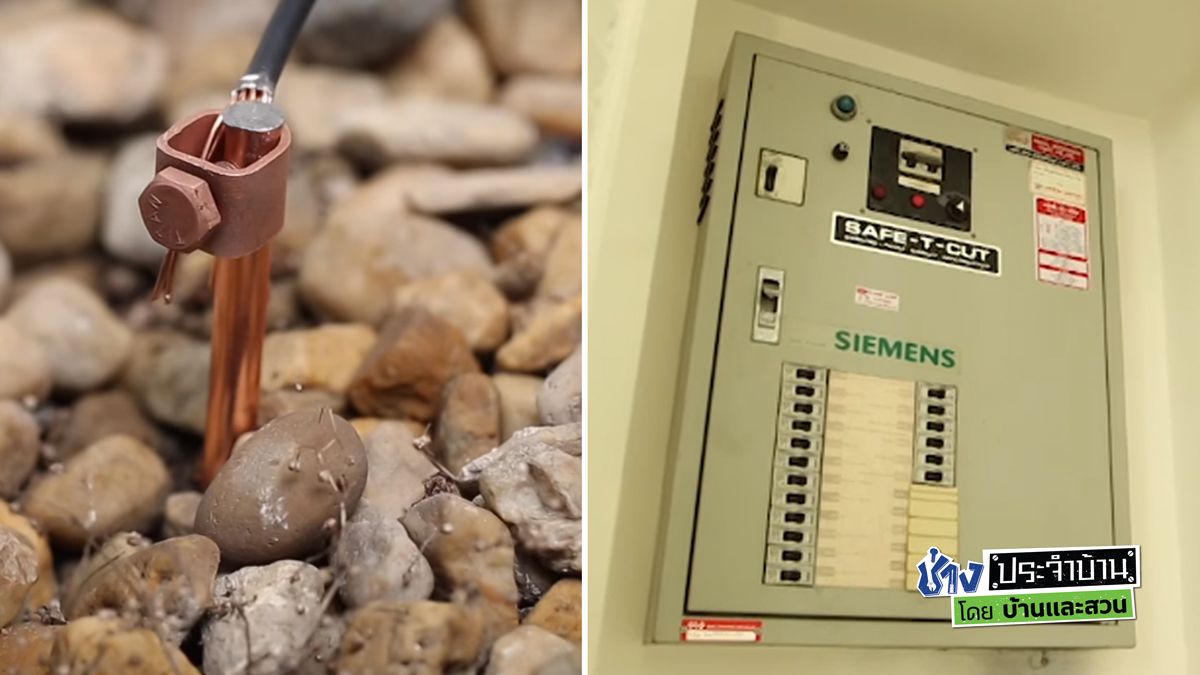

สายดิน….

แบบที่ 1 คือ กระแสไฟฟ้าในระบบสูง
เกินปกติ อาจเกิดจากหลายสาเหตุ เช่น ฉนวนสายไฟฟ้าเสื่อมแล้วสายทองแดง
สองเส้นมาแตะกันเกิด “ไฟฟ้าช็อต” ทำให้กระแสไฟฟ้าวิ่งอยู่ในระบบมากกว่า
ปกติจนกลายเป็น “ไฟฟ้าลัดวงจร” เพราะไฟฟ้าจากสายไฟวิ่งลัดไปทางอื่นแทนที่
จะวิ่งผ่านอุปกรณ์ไฟฟ้า



แบบที่ 2 คือกระแสไฟฟ้าหายไปจากระบบโดยปกติกระแสไฟฟ้าที่วิ่งเข้าบ้าน
กับที่จะวิ่งกลับออกมาต้องเท่ากัน เมื่อไรที่กระแสไฟฟ้าวิ่งเข้าไม่เท่ากับกระแสไฟฟ้า
ที่วิ่งกลับออกมาแสดงว่าต้องเกิด“ไฟรั่ว”ในระบบเรื่องนี้เกิดได้จากหลายสาเหตุ
เช่นสายไฟฟ้าเส้นหนึ่งของตู้เย็นเสื่อมสภาพทำให้สายทองแดงแตะที่โครงตู้เย็น
แต่ยังไม่เกิดไฟฟ้าลัดวงจร เพราะสายไฟฟ้าแตะแค่เส้นเดียวถ้าสายไฟฟ้าแตะกัน
สองเส้นจะกลายเป็น“ไฟช็อต”เหมือนแบบที่ 1

สายดิน

ช่วงแรกอาจยังไม่มีปัญหาเพราะไฟฟ้าที่วิ่งเข้าและวิ่งออกจากตู้เย็นยังเท่ากันอยู่
แต่เมื่อไรที่มีคนไปจับตู้เย็น กระแสไฟฟ้าที่วิ่งอยู่รอบตู้เย็นจะไหลเข้ามาที่ตัวคนแล้ว
วิ่งลงดินทำให้กระแสไฟฟ้าที่วิ่งเข้า และวิ่งออกจากตู้เย็นไม่เท่ากัน เกิดเป็น “ไฟรั่ว”
หรือ “ไฟดูด” นั่นเอง

แล้วจะป้องกันได้อย่างไรสำหรับไฟช็อร์ตหรือกระแสไฟฟ้าสูงเกินปกติให้ติดตั้ง
อุปกรณ์ป้องกันไฟฟ้าเกิน สมัยก่อนคือ “ฟิวส์” ที่เมื่อเกิดไฟฟ้าเกินฟิวส์จะขาด
ทำให้ไฟฟ้าที่ลัดวงจรนั้นดับ เดี๋ยวนี้มีอุปกรณ์ที่ใช้แทนฟิวส์คือ เบรกเกอร์ซึ่งจะ
ตัดไฟฟ้าโดยอัตโนมัติที่เรามักเรียกอาการนี้ว่า “เบรกเกอร์ทิป” เมื่อแก้ไขปัญหาจุดที่เกิดไฟฟ้าลัดวงจรได้แล้วเราก็แค่เปิดหรือสับเบรกเกอร์ขึ้นไป
ใหม่ โดยไม่ต้องซื้อฟิวส์มาใส่ใหม่เหมือนสมัยก่อน

ส่วนการป้องกันอันตรายจากกระแสไฟฟ้าหายไปจากระบบหรือไฟรั่วไฟดูด
มีหลายวิธี เริ่มจากการติดตั้งสายดินที่เครื่องใช้ไฟฟ้าที่มีโอกาสเกิดไฟรั่วได้ง่าย
 เช่น ตู้เย็น เครื่องปรับอากาศ เครื่องทำน้ำร้อน ฯลฯ สายดินจะนำไฟฟ้าที่รั่วไหล
ลงดินทำให้ไม่เกิดไฟดูดหากเราไปจับเครื่องใช้ไฟฟ้าเหล่านั้น แต่ต้องเข้าใจว่า
ไฟฟ้ายังคงรั่วตลอดเวลา และเราต้องเสียค่าไฟฟ้าที่รั่วลงดินนี้ด้วย

ข้อจำกัดของสายดินคือ ไม่สามารถติดตั้งได้กับอุปกรณ์ทุกประเภท เช่น ระบบ
ไฟฟ้าแสงสว่าง และก็ไม่ครอบคลุมทุกชิ้นส่วนของอุปกรณ์ไฟฟ้า นอกจากนี้
ยังไม่สามารถป้องกันอุบัติเหตุจากความประมาท หรือความพลั้งเผลอได้อีกด้วย
 เช่น ถ้าเด็กเล็กๆ เอาแท่งโลหะแหย่เข้าไปในรูปลั๊กไฟฟ้าสายดินก็ไม่สามารถ
ป้องกันอันตรายได้

สายดิน

จึงมีการผลิตเครื่องป้องกันไฟดูดที่จะวัดความแตกต่างระหว่างกระแสไฟฟ้า
ที่ไหลเข้ากับที่ไหลกลับ ซึ่งตามที่บอกไว้แล้วว่าปริมาณไฟฟ้าสองส่วนนี้ต้องเท่ากัน
เสมอเมื่อไรที่กระแสไฟฟ้าที่ไหลเข้ามากกว่ากระแสไฟฟ้าที่ไหลกลับ  แสดงว่า
ต้องเกิดไฟดูดหรือไฟรั่วที่จุดใดจุดหนึ่ง ตัวเครื่องป้องกันไฟดูดจะตัดกระแสไฟฟ้า
ทันทีคนขายมักคุยว่าตัดไฟฟ้าได้เร็วมากเพียงเสี้ยววินาที ซึ่งมีชื่อที่พวกเรา
น่าจะคุ้นๆ กัน เช่น เซฟ…

เจ้าเครื่องนี้มีหน้าปัดให้หมุนเลือกว่าจะยอมให้ไฟฟ้ารั่วได้เท่าไร ตั้งแต่ 5 มิลลิแอมป์
ไปถึง 30 มิลลิแอมป์ หรือจะต่อตรง ซึ่งปัจจุบันไม่ยอมให้มีตัวเลือกแบบต่อตรงแล้ว
เพราะถ้าหมุนไปที่ต่อตรงหมายความว่าระบบนี้จะไม่ตัดไฟเลย  แม้ว่าไฟจะรั่ว
มากแค่ไหนก็ตาม ฉะนั้นติดไปก็เสียเงินเปล่าอย่าติดดีกว่า

ปัจจุบันเครื่องประเภทนี้มีขนาดเล็กลงจนเท่ากับเบรกเกอร์ สามารถใส่ในตู้กล่องไฟ
ได้เลยมีชื่อเรียกว่า Earth  Leakage Circuit Breaker หรือ ELCB ซึ่งกำหนดค่า
ยอมให้ไฟฟ้ารั่วไว้ตายตัวที่ 30 มิลลิแอมป์ ซึ่งเป็นค่าสูงสุดของไฟฟ้ารั่วที่มาตรฐาน
ยอมรับได้นั่นเอง

แนะนำให้แยกวงจรอุปกรณ์ไฟฟ้าเหล่านี้ออกจากกัน ได้แก่ เครื่องทำน้ำอุ่น
 ปลั๊กในห้องน้ำ ปลั๊กใกล้อ่างล้างหน้า  ปลั๊กในชั้นใต้ดิน ปลั๊กภายนอกอาคาร
จากนั้นให้ติดตั้งเครื่องป้องกันไฟดูดที่วงจรนั้น ถ้ามีงบพอก็ติดแยกเป็นวงจรละตัว
 ถ้ามีงบจำกัดให้รวมวงจรไว้ด้วยกันแล้วติดตัวเดียว แต่ไม่ควรติดตัวป้องกันไฟดูด
ตัวใหญ่เพียงตัวเดียวที่วงจรหลักอย่างที่หลายๆ บ้านทำกัน เพราะในวงจรไฟฟ้า
จะมีไฟรั่วเสมอ เลยทำให้เครื่องป้องกันไฟดูดต้องตัดไฟตลอดเวลา และไม่ควร
ติดตัวป้องกันไฟดูดที่วงจรเครื่องปรับอากาศหรือปั๊มน้ำ เพราะเป็นอุปกรณ์ที่มี
โอกาสไฟรั่วได้เสมอ แต่ให้ป้องกันไฟรั่วโดยติดตั้งสายดินแทน

สรุปง่ายๆ ว่าอุปกรณ์ป้องกันอันตรายที่เกิดจากไฟฟ้ามีดังนี้ คือ

1. เบรกเกอร์ทำหน้าที่ตัดไฟฟ้าเมื่อไฟฟ้าลัดวงจรหรือไฟฟ้าเกินลดการเกิดไฟไหม้
จากระบบไฟฟ้า

2. สายดิน ทำหน้าที่ดึงกระแสไฟลงดินไม่ให้วิ่งมาที่คน

3. เครื่องป้องกันไฟดูดทำหน้าที่ตัดไฟเมื่อเกิดไฟรั่วมาที่คนได้อย่างรวดเร็ว

คำแนะนำคือ ให้ติดตั้งอุปกรณ์ทั้งสามแบบ เพื่อความปลอดภัยของทุกคนในครอบครัว
แต่ต้องแน่ใจว่าติดตั้งได้อย่างถูกต้อง ไม่เช่นนั้นจะกลายเป็นว่าจ่ายเงินฟรีแล้วยัง
ไม่ปลอดภัย เซ็งเปล่าๆ
